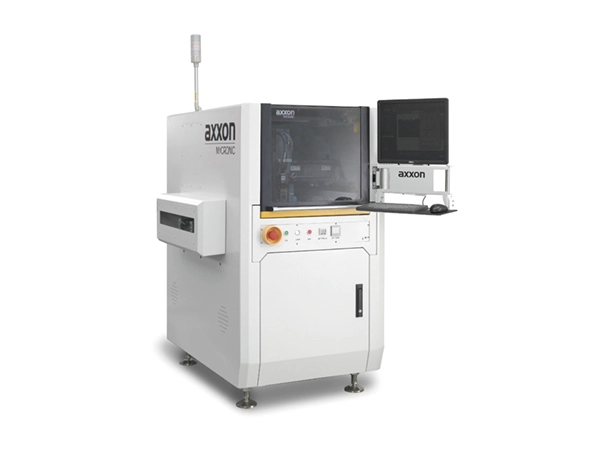

ان لائن، مکمل طور پر خودکار، تیز رفتار ڈسپنسنگ سسٹمز کی Au سیریز ڈسپنسنگ ایپلی کیشنز کی ایک وسیع رینج کو ہینڈل کرتی ہے۔
ایک مربوط فریم ڈیزائن ساختی استحکام کو یقینی بناتا ہے، جس کے نتیجے میں طویل نظام کا اپ ٹائم، کم ڈاؤن ٹائم، اور اعلی کارکردگی ہوتی ہے۔ اعلی درجے کے بین الاقوامی اجزاء کا استعمال ناکامی کی شرح کو کم کرتا ہے اور آپریٹنگ اخراجات کو نمایاں طور پر کم کرتا ہے۔ کم پہننے والے پرزوں کے ساتھ، خریداری کے اخراجات بچ جاتے ہیں۔ کلوز لوپ کنٹرول کے لیے مائکرون ریزولوشن لکیری پیمانوں کے ساتھ جوڑی والی ہائی اینڈ لکیری موٹرز اعلیٰ درستگی اور وشوسنییتا کو یقینی بناتی ہیں۔
AU سیریز مختلف سبسٹریٹ سائز کے ساتھ مصنوعات کو ایڈجسٹ کرتی ہے۔ یہ فنکشنل ماڈیولز کی لچکدار ترتیب پیش کرتا ہے، جیسے کہ ڈوئل ٹریک، ڈوئل والوز، جھکاؤ کی صلاحیتیں، اور تھری اسٹیج نیچے ہیٹنگ۔ ورسٹائل پلیٹ فارم متنوع ڈسپنسنگ پروسیسز اور چپکنے والی اقسام کو سپورٹ کرتا ہے، جس سے مصنوعات میں تیزی سے تبدیلی آتی ہے۔ یہ مختلف ڈسپنسنگ والوز کی لچکدار ترتیب کو بھی سپورٹ کرتا ہے، بشمول جیٹنگ والوز اور سکرو والوز۔
دستی مداخلت کو کم کرتا ہے اور سامان کے استعمال کی شرح کو بڑھاتا ہے۔ درست چپکنے والی والیوم کنٹرول اور درست وژن الگورتھم ڈسپینسنگ پیداوار کو بہتر بناتے ہیں۔ لکیری موٹر ڈرائیوز تیز رفتار حرکت کو قابل بناتی ہیں، غیر پیداواری سفر کے وقت کو کم سے کم کرتی ہیں۔
Z-axis تحریک کی ضرورت کو ختم کرتا ہے۔ نیومیٹک جیٹنگ کی رفتار 250 ڈاٹس فی سیکنڈ تک پہنچتی ہے—روایتی ڈسپینسنگ سے 3 سے 7 گنا تیز—جبکہ پیزو الیکٹرک جیٹنگ کی رفتار 500 ڈاٹس فی سیکنڈ تک پہنچ سکتی ہے۔ روایتی طریقوں سے ناقابل حصول مستقل مزاجی کے ساتھ 3 nL تک کم حجم تقسیم کرنے کے قابل۔ غیر رابطہ آپریشن ورک پیس کے ساتھ سوئی کے تصادم کو روکتا ہے، اور منٹ کے حجم کو تقسیم کرنے کی صلاحیت اسے کمپیکٹ جگہوں کے لیے موزوں بناتی ہے۔
| بنیادی پیرامیٹرز | AU99S (سیمی کنڈکٹر انڈسٹری کے لیے ان لائن ڈسپنسنگ سسٹم) |
| بجلی کے تقاضے | AC230V 8A 50/60Hz؛ مشین: 1.8 کلو واٹ؛ نیچے ہیٹنگ: 1.8 کلو واٹ |
| ہوا کے دباؤ کی ضروریات | 90 psi (6 بار) |
| طول و عرض | 1050 x 1300 x 1450 ملی میٹر (W x D x H) |
| وزن | 1370 کلوگرام |
| سرٹیفیکیشن کے معیارات | عیسوی |
| XYZ محور پوزیشننگ کی درستگی | XY: ±25 µm @ 3σ; Z: ±10 µm @ 3σ |
| XYZ Axis Repeatability | XY: ±10 µm @ 3σ; Z: ±5 µm @ 3σ |
| زیادہ سے زیادہ رفتار | 1500 ملی میٹر فی سیکنڈ (XY) |
| سرعت | 1.5 گرام |
| ڈرائیو سسٹم | لکیری موٹر (XY) / سروو موٹر (Z) |
| کنویئر لوڈ کرنے کی صلاحیت | 3 کلو |
| کنویئر کی چوڑائی ایڈجسٹمنٹ کی حد | 35–480 ملی میٹر |
| پی سی بی کی موٹائی | 0-6 ملی میٹر |
| مواصلاتی پروٹوکول | SMEMA |
| کم از کم کنارے کلیئرنس | 5.5 ملی میٹر |
| Z-axis سفر | 40 ملی میٹر |
| زیادہ سے زیادہ ڈسپنسنگ ایریا (سنگل/دوہری لین) | 350×480 ملی میٹر/350×215 ملی میٹر (W×D) |
| اعلی صحت سے متعلق جھکاؤ کا علاقہ (سنگل/دوہری لین) | 245 × 425 ملی میٹر / 245 × 180 ملی میٹر (ڈبلیو × ڈی) |
