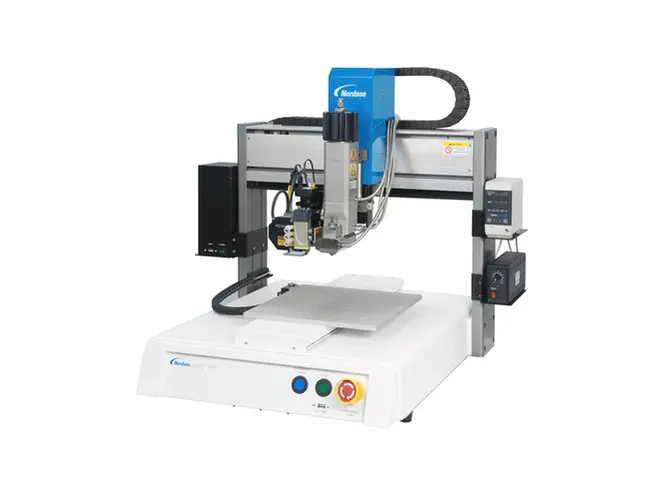

پروفیشنل UNITY Motion™ سافٹ ویئر اور مربوط وژن کی صلاحیتیں Unity 4-axis سسٹم کو ترتیب دینے اور پروگرام کرنے میں آسان بناتی ہیں۔ U-axis کی گردش کے دوران بیک وقت X اور Y کی حرکت 360° گھومنے والے جہاز کے ساتھ کسی بھی زاویے پر تقسیم کرنے کے لیے درست پروگرامنگ پوائنٹ فراہم کرتی ہے۔
| ماڈل | یونٹی 4X-HV-U | Unity 4XP PLUS-U |
| محوروں کی تعداد | 4 محور | 4 محور |
| زیادہ سے زیادہ کام کرنے کا علاقہ (X/Y/Z/U) | 350/400/100 ملی میٹر ±1080° (13.8/15.7/3.9 انچ) | 350/400/100 ملی میٹر ±1080° (13.8/15.7/3.9 انچ) |
| ورک پیس پے لوڈ (Y/U) | 7/2 کلوگرام (15.4/4.4 پونڈ) | 22/2 کلوگرام (48.5/4.4 پونڈ) |
| ٹول پے لوڈ | 8 کلوگرام (17.6 پونڈ) | 8 کلوگرام (17.6 پونڈ) |
| زیادہ سے زیادہ رفتار (XY/Z) | 800/320 mm/s (31.4/12.6 in/s) | 500/250 mm/s (19.7/9.8 in/s) |
| زیادہ سے زیادہ رفتار (U) | 1080°/s | 1080°/s |
| یونٹ وزن | 61 کلوگرام (134.5 پونڈ) | 70 کلوگرام (154.3 پونڈ) |
| طول و عرض (W x D x H) | 820x672x867.5 ملی میٹر (32.2x26.5x34.2 انچ) | 820x672x867.5 ملی میٹر (32.2x26.5x34.2 انچ) |
| ڈرائیو سسٹم | 3 فیز مائیکرو سٹیپنگ موٹر | بند لوپ سٹیپنگ موٹر اور ڈرائیور پیکج مطلق سینسر کے ساتھ |
| ڈرائیو سسٹم (U) | 5 فیز مائیکرو سٹیپنگ موٹر | 5 فیز مائیکرو سٹیپنگ موٹر |
| یادداشت کی صلاحیت | پی سی اسٹوریج | پی سی اسٹوریج |
| ڈیٹا اسٹوریج | پی سی اسٹوریج | پی سی اسٹوریج |
| عمومی مقصد I/O | 8 ان پٹ/8 آؤٹ پٹ (16/6 اختیاری) | 8 ان پٹ/8 آؤٹ پٹ (16/6 اختیاری) |
| ڈرائیو کا طریقہ | پی ٹی پی اور سی پی | پی ٹی پی اور سی پی |
| بجلی کی فراہمی | آٹو سوئچنگ، AC 100–240 V، 380 W | آٹو سوئچنگ، AC 100–240 V، 380 W |
| انٹرپولیشن | 4 محور (3D جگہ) | 4 محور (3D جگہ) |
| تکراری قابلیت | ±0.02 ملی میٹر (0.0008 انچ) | ±0.01 ملی میٹر (0.0004 انچ) |
| آپریٹنگ درجہ حرارت | 10–40°C (50–104°F) | 10–40°C (50–104°F) |
| بند لوپ موٹر سسٹم | دستیاب نہیں۔ | شامل |
| ٹپ کا پتہ لگانے کا نظام | اختیاری | شامل |
| اعلی صحت سے متعلق وژن | شامل | شامل |
| لیزر کی اونچائی کا پتہ لگانا | دستیاب نہیں۔ | اختیاری |
