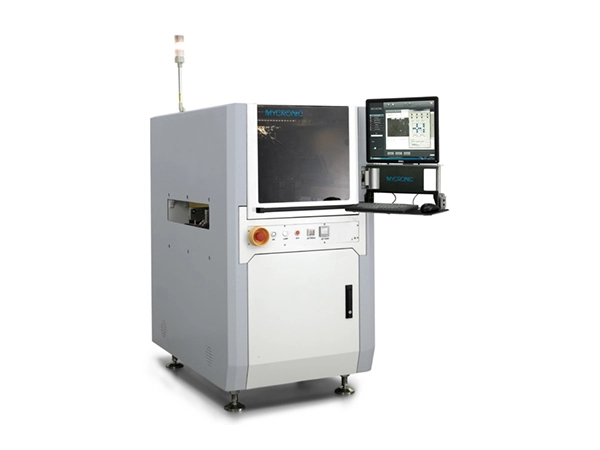

MYJ10X سولڈر پیسٹ جیٹ پرنٹنگ سسٹم نان پلانر پی سی بی کو ایڈجسٹ کرتا ہے (0.4 ملی میٹر سے کم اونچائی کے فرق کے ساتھ) اور قابل کنٹرول سولڈر پیسٹ موٹائی پیش کرتا ہے، جس سے صارفین مختلف مقامات پر مختلف موٹائیاں بتا سکتے ہیں۔ یہ اجزاء پر براہ راست پرنٹنگ کو سپورٹ کرتا ہے — اسے 3D/اسٹیکڈ اسمبلی کے عمل کے لیے موزوں بناتا ہے — اور سٹینسلز کی ضرورت کو ختم کر کے اعلی کارکردگی فراہم کرتا ہے۔
- کوئی سٹینسل کی ضرورت نہیں؛ خاص طور پر ان ایپلی کیشنز کے لیے موزوں ہے جن کے لیے مخصوص سولڈر جوائنٹ سائز کی ضرورت ہوتی ہے۔
- مختلف مصنوعات کے لیے تیز رفتار پروگرامنگ اور تصدیق
- ایک ہی پروڈکٹ پر ملحقہ پیڈ کے درمیان سولڈر والیوم میں اہم تغیرات کو سنبھالنے کے قابل
- آسانی سے پی او پی (پیکیج پر پیکیج) سولڈر ڈسپنسنگ ایپلی کیشنز کی حمایت کرتا ہے۔
- صفائی کی ضرورت نہیں؛ انتہائی آسان دیکھ بھال
- اعلی انضمام کی کثافت والی مصنوعات کے لیے خاص طور پر موزوں
- ناہموار سطحوں (مختلف اونچائیوں) والی مصنوعات کے لیے موزوں لچکدار ڈسپنسنگ؛ سولڈر حجم کا عین مطابق کنٹرول
| بنیادی پیرامیٹرز | MYJ10X ان لائن سولڈر پیسٹ جیٹنگ پلیٹ فارم |
| طول و عرض | 770 x 1200 x 1400 ملی میٹر (W x D x H) |
| مشین کا وزن | 650 کلوگرام (معیاری ترتیب) |
| ڈسپنسنگ ایریا | W x D = 350 mm x 475 mm (معیاری ترتیب) |
| زیادہ سے زیادہ پی سی بی سائز (سنگل لین موڈ) | ڈبلیو ایکس ڈی = 350 ملی میٹر x 475 ملی میٹر |
| زیادہ سے زیادہ پی سی بی سائز (دوہری لین موڈ) | W x D = 350 mm x 210 mm (ایک ساتھ دوہری ٹریک) |
| کنویئر | اونچائی 890-965 ملی میٹر؛ معیاری SMEMA مواصلات؛ ڈبل ٹریک آپشن دستیاب ہے۔ |
| کنویئر لوڈ کی گنجائش (بشمول فکسچر) | 3 کلوگرام (زیادہ بوجھ کے لیے حسب ضرورت) |
| کنویئر کی چوڑائی ایڈجسٹمنٹ کی حد | سنگل ٹریک: 50-475 ملی میٹر؛ ڈبل ٹریک بیک وقت: 50-210 ملی میٹر |
| پی سی بی کی موٹائی | 0.5 ملی میٹر < ٹی < 6 ملی میٹر؛ دیگر موٹائیوں کے لیے حسب ضرورت |
| پوزیشننگ کی درستگی | ±30μm @ 3σ (X, Y) |
| تکراری قابلیت | ±15μm @ 3σ (X, Y) |
| زیادہ سے زیادہ رفتار | 1000 ملی میٹر فی سیکنڈ (X, Y) |
| زیادہ سے زیادہ ایکسلریشن | 1 جی (X، Y) |
|
|
|
| بنیادی پیرامیٹرز | سولڈر پیسٹ جیٹنگ والو |
| والو کنفیگریشن اے پی (چھوٹا) | 215–260μm؛ 2.1–3.2nl؛ 200Hz |
| والو کنفیگریشن AG (میڈیم) | 330–520μm؛ 5-20nl؛ 160–300Hz |
| مواد فیڈ ہوا کا دباؤ | 15.9 Psi |
| جیٹنگ اونچائی | 0.6±0.1 ملی میٹر |
| سرٹیفیکیشن کی قسم | عیسوی |
